产品详情

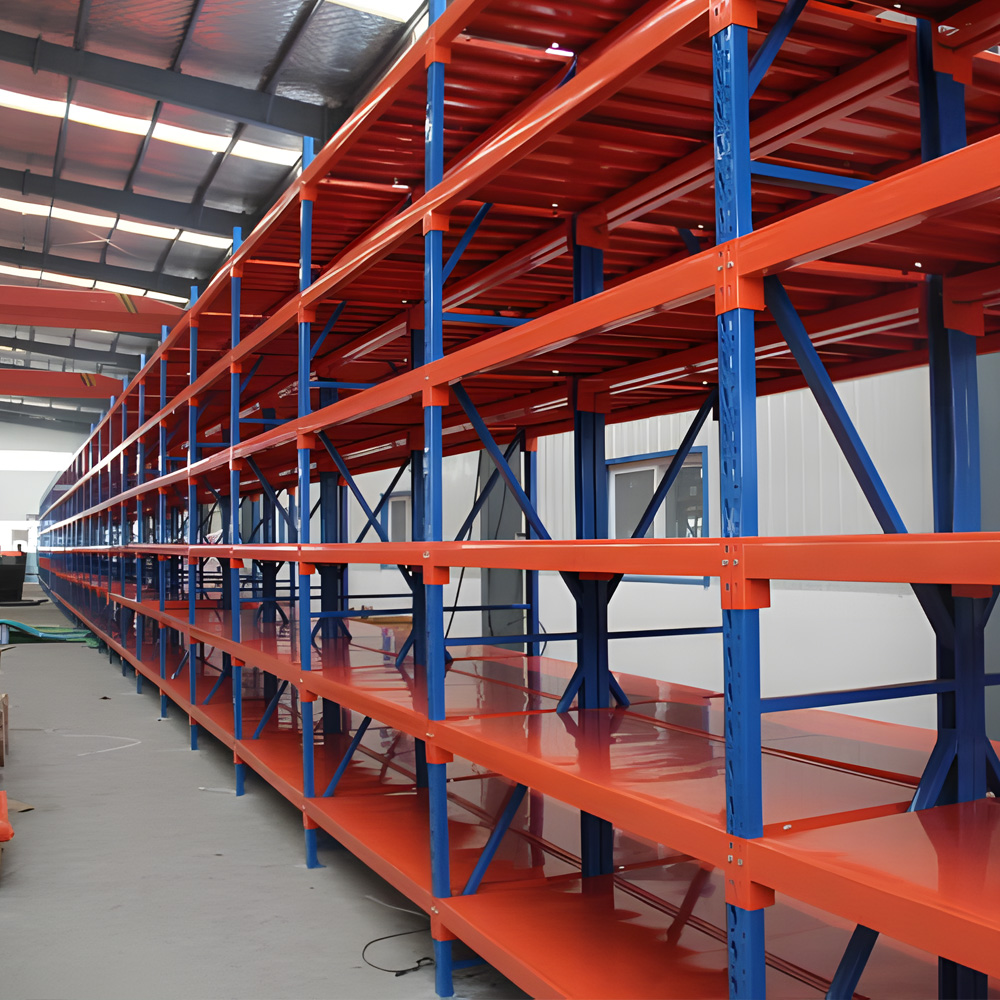

京津世家 JJSJ-001 型中型层板货架是面向中小件货物存储场景的标准组合式仓储货架，采用插接式无螺栓结构，安装拆卸便捷，层高可按固定步距自由调节。产品适配人工存取作业模式，兼顾空间利用率与货物规整性，可广泛应用于电商仓库、制造业车间、商贸库房、档案室、汽配门店等多种场景，支持主副架无限拼接拓展，可根据场地与存储需求定制尺寸与承重。

一、核心基础参数总表

参数类别	具体参数项	参数数值	备注说明
基础信息	产品型号	JJSJ-001	中型标准层板货架
	所属品牌	京津世家	仓储货架全系列产品
	结构类型	插接式组合货架	全组装结构，无需现场焊接
	承重性能	标准额定层载 300kg/层	均布荷载测试条件下
	设计安全系数	≥1.6	符合国内仓储货架行业通用标准
尺寸范围	横梁长度（货架长）	1500mm - 3000mm	单跨横梁跨度
	货架深度（货架宽）	400mm - 800mm	货物存取进深
	立柱总高度（货架高）	1500mm - 4000mm	地面至顶层横梁高度
材质工艺	主体结构材质	Q235B 优质冷轧钢	立柱、横梁、层板骨架通用
材质工艺	表面处理工艺	静电粉末喷塑	前置酸洗磷化防锈，涂层厚度60μm-80μm

二、标准成品规格选型表

规格编号	横梁长度	货架深度	立柱高度	标准层数	单层层载	主架自重	副架自重
JJSJ-001-A	1500mm	500mm	2000mm	4层	300kg	约52kg	约38kg
JJSJ-001-B	2000mm	600mm	2000mm	4层	300kg	约65kg	约48kg
JJSJ-001-C	2000mm	600mm	2500mm	5层	300kg	约78kg	约58kg
JJSJ-001-D	2500mm	600mm	3000mm	5层	250kg	约92kg	约70kg
JJSJ-001-E	3000mm	700mm	3500mm	6层	200kg	约115kg	约88kg
JJSJ-001-F	2000mm	800mm	4000mm	6层	300kg	约132kg	约102kg

注：以上为常规现货规格，可根据实际场地尺寸、货物重量定制非标长度、深度、高度与层数。

三、核心部件详细参数

3.1 立柱参数明细

参数项目	技术指标	补充说明
立柱截面尺寸	55mm×47mm	中型货架通用标准截面
钢材厚度规格	1.2mm / 1.5mm / 2.0mm	分别对应200kg/300kg/500kg层载
调节孔型	蝴蝶孔（标准款）	可选菱形孔、八字孔
层高调节步距	50mm	每50mm一档，自由调整层间距
成型工艺	连续冷弯滚压成型	一体成型无拼接焊缝
底部底座尺寸	100mm×100mm	预留2个膨胀螺栓固定孔
单根立柱极限抗压	≥12000N	2.0mm厚度、3m高度立柱实测值

3.2 横梁参数明细

参数项目	技术指标	补充说明
横梁截面类型	P型闭口梁（标准款）	可选阶梯梁、C型梁
横梁截面尺寸	60mm×40mm	中型货架通用横梁规格
钢材厚度规格	1.0mm / 1.2mm / 1.5mm	匹配不同跨度与承重需求
1.5m跨度额定层载	≤500kg	均布荷载，挠度≤1/200
2.0m跨度额定层载	≤300kg	均布荷载，挠度≤1/200
2.5m跨度额定层载	≤250kg	均布荷载，挠度≤1/200
3.0m跨度额定层载	≤200kg	均布荷载，挠度≤1/200
单挂钩拔出力	≥8000N	静态抗拔测试实测值

3.3 层板参数明细（钢层板 vs 木层板对比）

参数项目	钢层板款	木层板款	备注说明
面板主体材质	优质冷轧钢板	高密度刨花板/多层实木板	两种材质可二选一
标准面板厚度	0.8mm / 1.0mm	15mm / 18mm	标准款为0.8mm钢层板
加强筋配置	2根/3根纵向加强筋	无	跨度≥2m标配3根加强筋
四周折弯高度	25mm	/	折弯设计提升层板刚性
2000×600mm单块自重	约4.2kg	约7.5kg	标准尺寸参考值
防水防潮性能	优	一般	潮湿环境推荐钢层板
降噪减震性能	一般	优	易碎品存储推荐木层板

四、载重与力学性能实测数据

测试项目	测试条件	行业标准要求	JJSJ-001实测值
单层持久承重	额定300kg均布荷载，持续24h	挠度≤1/200，无**变形	挠度1/280，卸载后无**变形
极限承载测试	单层加载至1.6倍额定荷载	部件无断裂、无塑性变形	加载至520kg，结构完好无损坏
整体侧向稳定性	满载状态，施加5%额定水平荷载	整体倾斜率≤1/250	倾斜率1/320，卸载后自动复位
立柱轴向抗压	3m高度立柱，轴向均匀加载	无失稳、无明显弯曲	极限荷载12800N无失稳
横梁挂钩抗剪	单挂钩静态剪切力测试	剪切力≥6000N	实测7600N
层板抗冲击性能	10kg重物从0.5m高度自由落下	无凹陷、无开裂、漆面无脱落	无明显形变，漆面完好

五、表面处理工艺参数

工艺工序	处理方式	核心工艺参数	对应性能指标
脱脂除油	碱性化学脱脂	液温50-60℃，浸泡10-15min	表面油污去除率≥99%
除锈处理	常温酸洗除锈	盐酸浓度15-20%，浸泡8-12min	锈迹氧化皮去除率99%
磷化膜处理	锌系磷化	总酸度20-30点，浸泡15min	磷化膜厚度2-5μm，涂层附着力强
静电喷涂	高压静电粉末喷涂	电压60-80KV，膜厚60-80μm	涂层均匀，无漏喷、流挂、针孔
高温固化	恒温烘箱固化	温度180-200℃，保温15-20min	涂层完全固化，光泽均匀一致
涂层附着力	划格法测试	国标0级（无脱落）	实测达到0级标准
耐盐雾性能	中性盐雾测试	48h无红锈生成	实测72h无明显锈蚀痕迹
常规可选颜色	宝蓝色、浅灰色、橘红色（可按需定制其他颜色）

六、安装与场地适配参数

项目类别	参数详情	补充说明
安装方式	纯组装插接式	无需现场焊接、无需钻孔
所需工具	橡胶锤、开口扳手、水平尺	标配安装说明书，无需特殊施工设备
单组安装时长	15-30分钟/组	2人配合安装标准4层货架
层高调节方式	免工具插拔调节	拔出横梁即可调整高度，50mm一档
拼接拓展方式	主副架无限拼接	副架共用前组立柱，降低拓展成本
地面固定要求	膨胀螺栓固定	货架高度≥2.5m建议固定地面
作业通道预留	800-1200mm	适配人工拣货、手动液压车通行
消防间距要求	距墙面≥300mm	符合仓储消防规范通用要求
适用地面类型	水泥地面、金刚砂地面	地面平整度公差≤5mm/㎡

七、产品结构特点

模块化拓展设计：采用主架+副架组合结构，可沿长度方向无限拼接延伸，适配不同形状与面积的仓库空间，后期扩容仅需增加副架即可，降低升级成本。

层高灵活可调：立柱通体均匀分布调节孔，可根据货物包装高度自由调整层间距，适配纸箱、零件盒、周转箱、档案盒等多种存储载体。

多重安全设计：横梁与立柱插接后配套安全销锁止，防止意外碰撞导致横梁脱落；立柱底部加宽底座分散受力，搭配膨胀螺栓固定后整体稳定性更强。
