悬臂式货架-JJSJ-008

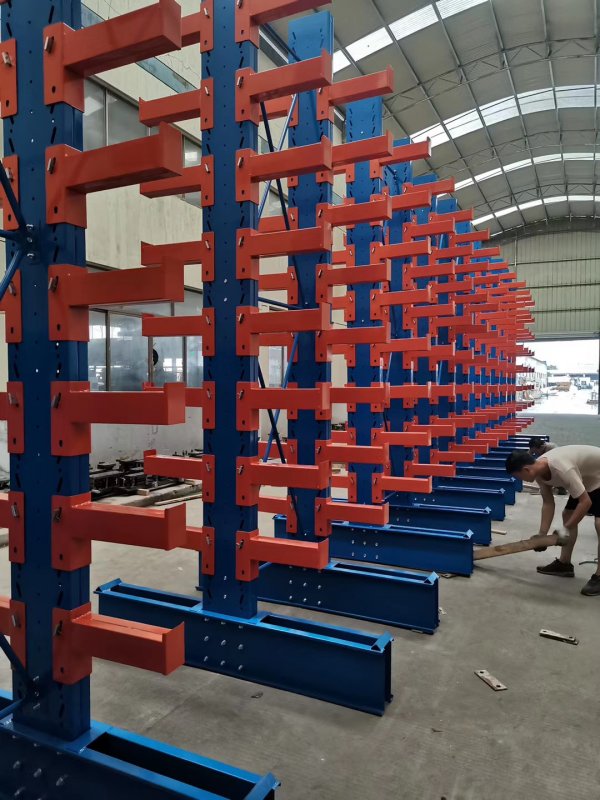

京津世家 JJSJ-008 型悬臂式货架是一款适用于长形物料、环形物料、板材、管材及不规则货物存储的重型仓储系统。采用双拼C型钢立柱结构，配合高强度悬臂梁，可提供单面与双面两种配置方案，应用于机械制造、建材加工、金属型材、木材加工等多个行业，有效提升长物料仓储的空间利用率与存取效率。

该系列采用模块化组合设计，悬臂高度可按100mm步距自由调节，支持根据现场仓储需求灵活扩展单元数量，单臂额定承载可达800kg，立柱组整体承载较高可达3200kg，满足中重型长物料的存储需求。

产品结构与核心配置

立柱片：采用双拼C型钢型材，经冷弯成型工艺加工，配合底座与横斜撑组成稳定立柱单元。

悬臂梁：采用冷轧C型钢对焊结构，前端设安全挡边，防止物料滑落。

连接系统：采用高强螺栓连接与插接式组合，安装便捷且结构稳固。

底座：加宽加厚底座设计，配合膨胀螺栓与地面固定，保障整体稳定性。

拉杆系统：水平拉杆与交叉斜拉杆组合，增强货架纵向与横向抗形变能力。

核心性能特点

• 开放式存取：无前立柱遮挡，叉车、行车可直接从正面存取货物，缩短搬运时间。

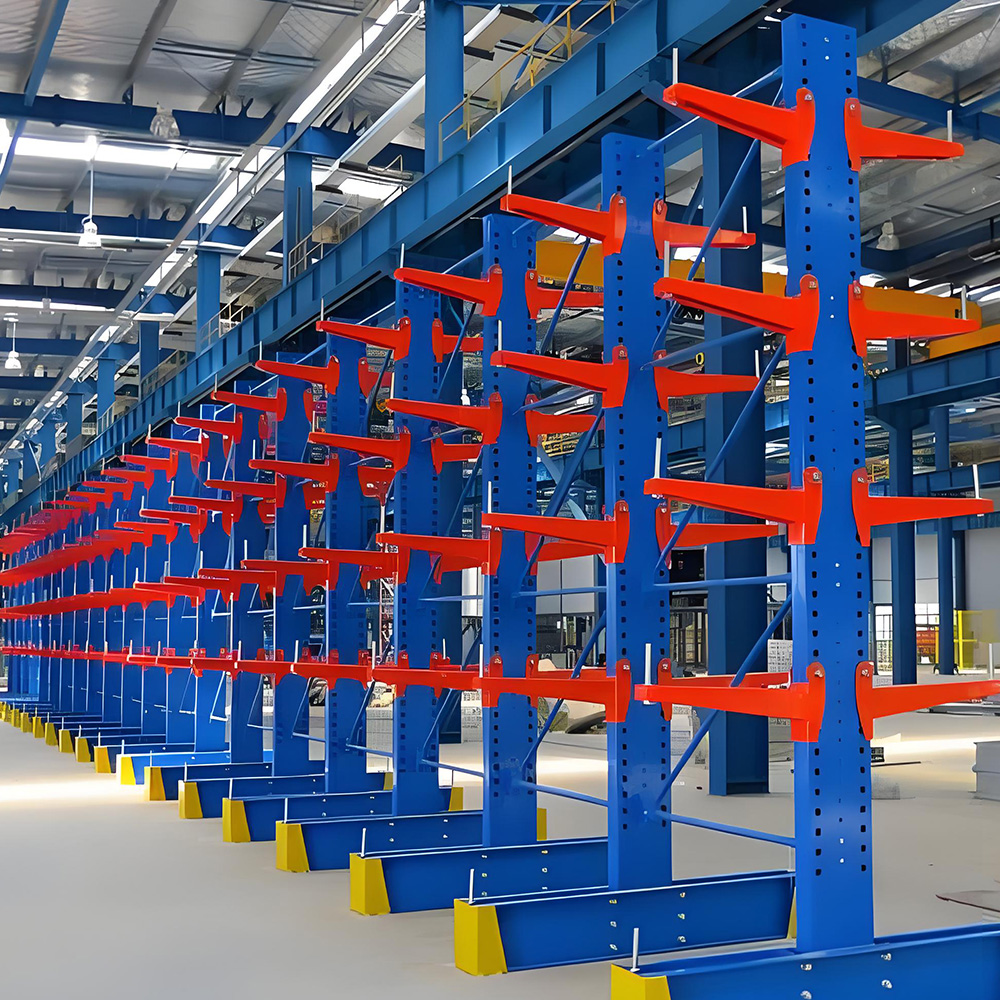

• 双面/单面可选：双面型用于中间区域，双面存储提升密度；单面型适合靠墙布置，节省空间。
• 层高自由调节：悬臂可沿立柱孔位以100mm步距上下调整，适配不同长度、直径物料。
• 高空间利用率：相比地面平铺堆放，可提升60%以上仓储空间利用率，便于物料分类管理。
• 安全防护：悬臂前端设安全挡条，立柱底部可选配防撞护角，降低操作碰撞风险。

核心技术参数表

规格尺寸与承载对照

不同高度立柱配置

不同臂长承载对应

注：集中载荷指载荷作用于悬臂中点位置；物料长度超过6000mm建议增加立柱组密度，缩短立柱中心距。

立柱与悬臂部件规格

立柱部件

悬臂部件

单元组合配置选型

双面型标准单元组

单面型标准单元组（靠墙安装）

表面处理与质量标准

适用场景与物料

JJSJ-008 悬臂式货架适用于以下场景与物料类型：

• 金属加工行业：圆钢、型钢、钢管、铝型材、铜棒、金属板材。
• 建材行业：木材、板材、石膏板、PVC管材、门窗型材。
• 机械制造行业：长轴类零件、棒料、线性导轨、活塞杆。
• 物流仓储行业：长条状货物分类存储、不规则物料规整管理。
• 电力线缆行业：电缆盘、线轴、环形物料立式存储。

安装与维护说明

安装基础要求：安装地面需为硬化水泥地面，厚度≥100mm，地面承载力≥5t/㎡。

安装流程：底座定位 → 立柱拼装 → 悬臂安装 → 拉杆加固 → 水平垂直度校正 → 膨胀螺栓固定。

日常维护：每月检查螺栓紧固情况，每季度检查悬臂变形量，每年进行整体结构安全检测。

使用注意事项：严禁超载使用，物料应均匀放置，避免集中载荷偏载；叉车作业时避免撞击立柱与悬臂。
