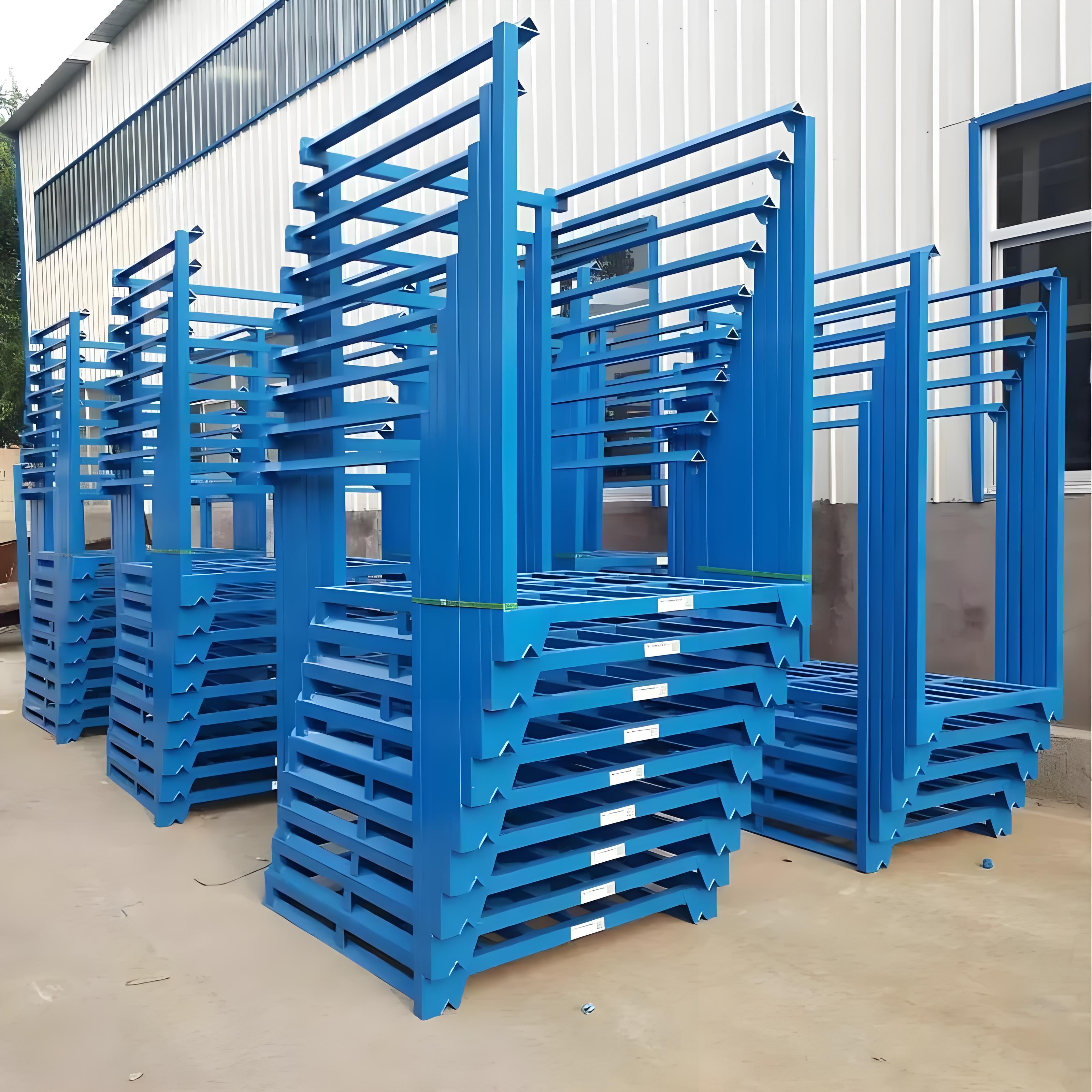

堆垛架又叫巧固架、堆垛货架，是制造业仓库、冷链物流、电商分拣中心常用的单元式立体仓储设备。京津世家 JJSJ001 型堆垛架采用整体焊接结构，满载可堆叠4层，单层额定静载2000kg，配合叉车可实现四向叉取，广泛用于汽车零部件、食品饮料、电子电器、建材五金、医药仓储、电商物流、纺织服装等行业。
JJSJ001 堆垛架核心参数一览
| 参数项目 | 数值指标 | 备注说明 |
|---|---|---|
| 产品型号 | JJSJ001 | 标准型焊接式堆垛架 |
| 外部尺寸（长×宽×高） | 1200mm × 1200mm × 1250mm | 含立柱总高度 |
| 内部储物尺寸 | 1140mm × 1140mm × 1100mm | 有效储物空间 |
| 底部叉口高度 | 100mm | 适配标准叉车货叉 |
| 单架自重 | 约 85kg | 整体焊接结构净重 |
| 单层额定静载 | 2000kg | 均匀分布载荷 |
| 单层额定动载 | 1000kg | 叉车搬运状态 |
| 更大堆叠层数 | 4 层 | 满载静态堆叠 |
| 4层总承载 | 8000kg | 底层架体总承重 |
| 立柱中心距 | 1100mm | 横向与纵向一致 |
结构部件与材质说明
| 部件名称 | 材质规格 | 截面尺寸 | 数量 |
|---|---|---|---|
| 主立柱 | Q235B 方管 | 60mm × 60mm × 2.5mm | 4 根 |
| 底座外框 | Q235B 方管 | 50mm × 50mm × 2.0mm | 4 根 |
| 底部加强筋 | Q235B 扁钢 | 40mm × 4mm | 6 根 |
| 顶部横梁 | Q235B 方管 | 40mm × 40mm × 2.0mm | 4 根 |
| 侧面护杆 | Q235B 圆管 | Φ25mm × 1.5mm | 每侧 2 根 |
| 堆叠凸榫 | 铸钢一体成型 | 直径 50mm | 4 个 |
| 底部凹槽 | 钢板冲压成型 | 深度 30mm | 4 个 |
| 底部防滑垫 | 耐磨橡胶 | 厚度 8mm | 4 块 |
力学性能与表面处理
| 性能项目 | 指标数值 | 执行标准 |
|---|---|---|
| 主体材质 | Q235B 优质碳素结构钢 | GB/T 700-2006 |
| 钢材屈服强度 | ≥235MPa | 常温下实测值 |
| 钢材抗拉强度 | 375~460MPa | 标准范围 |
| 焊缝抗剪强度 | ≥1500N / 焊缝长度 | 满焊工艺 |
| 安全系数 | 1.5 倍以上 | 动载工况安全冗余 |
| 立柱垂直度误差 | ≤1mm/m | 组装精度要求 |
| 底座对角线误差 | ≤3mm | 平面度控制 |
| 工序名称 | 工艺参数 | 性能指标 |
|---|---|---|
| 前处理 | 酸洗→脱脂→磷化→水洗→烘干 | 去除油污锈迹，形成磷化膜 |
| 喷涂方式 | 静电粉末喷涂（环氧树脂） | 全自动静电吸附工艺 |
| 涂层厚度 | 60~80μm | 均匀覆盖无漏喷 |
| 固化温度 | 200℃恒温烘干 20 分钟 | 充分固化提升附着力 |
| 涂层附着力 | 0 级（划格法测试） | GB/T 9286-1998 标准 |
| 耐盐雾性能 | ≥500 小时无锈蚀 | 中性盐雾测试 |
| 标准颜色 | 京津蓝（可定制其他颜色） | RAL 5010 色系 |
堆叠稳定性对照表
| 堆叠层数 | 总高度 | 额定总承载 | 侧向偏移量（满载） | 适用地面要求 |
|---|---|---|---|---|
| 1 层（单层） | 1250mm | 2000kg | ≤0.5mm | 普通水泥地面 |
| 2 层堆叠 | 2500mm | 4000kg | ≤1.2mm | 平整硬化地面 |
| 3 层堆叠 | 3750mm | 6000kg | ≤2.0mm | 承重≥5t/㎡地面 |
| 4 层堆叠 | 5000mm | 8000kg | ≤3.0mm | 承重≥10t/㎡地面 |
不同环境适配方案
| 环境类型 | 适配性 | 推荐版本 | 注意事项 |
|---|---|---|---|
| 常温干燥仓库 | 完全适配 | 标准喷塑版 | 常规使用无需特殊维护 |
| 潮湿库区 / 地下室 | 基本适配 | 加厚喷塑版 | 定期检查底部锈蚀情况 |
| 冷库（-20℃~5℃） | 适配 | 热镀锌定制版 | 选用耐低温钢材，避免骤冷骤热 |
| 冷冻库（-25℃以下） | 需定制 | 低温专用型钢版 | 需更换耐低温材质与焊接工艺 |
| 户外临时堆放 | 短期可用 | 镀锌喷塑双重处理 | 避免长期露天暴晒雨淋 |
| 化工 / 腐蚀性环境 | 需定制 | 不锈钢或特氟龙涂层版 | 根据腐蚀介质选型 |
适用行业与典型装载参考
| 行业领域 | 典型存放货物 | 推荐堆叠层数 | 单架装载量参考 |
|---|---|---|---|
| 汽车零部件 | 纸箱包装配件、轮胎、轮毂 | 3~4 层 | 12~16 箱 / 架 |
| 食品饮料 | 整箱饮品、罐头、粮油 | 2~3 层 | 8~12 箱 / 架 |
| 电子电器 | 家电成品、元器件包装箱 | 2~3 层 | 6~10 箱 / 架 |
| 建材五金 | 管材、紧固件、工具套装 | 3~4 层 | 按重量控制 |
| 医药仓储 | 成箱药品、医疗器械 | 2~3 层 | 10~15 箱 / 架 |
| 电商物流 | 快递分拣、爆品备货 | 2~4 层 | 灵活调整 |

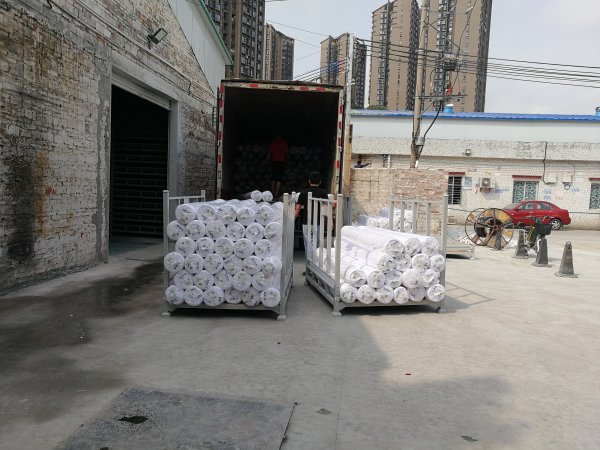

| 纺织服装 | 成包布匹、成衣纸箱 | 2~3 层 | 8~12 包 / 架 |
三大结构设计亮点
榫槽堆叠——越压越稳
顶部设置4 个铸钢凸榫，底部对应位置设计凹槽，上下堆叠时精准嵌合形成垂直受力通道。该结构采用"越压越稳"的力学设计，负载增加时立柱垂直承压增大，整体稳定性同步提升，可有效避免堆叠垮塌风险。
井字加强底座——均匀分散载荷
底座采用外框 + 六道加强筋的井字形布局，载荷均匀分散至四根立柱，避免局部应力集中。底部平面预留标准叉车叉取空间，支持四向叉取作业，叉车无需调整方向即可完成搬运。
侧面防护——防止货物滑落
标配双侧圆管护栏，可防止货物侧滑掉落；护栏高度适中，不影响货物装卸操作。可根据需求加装三面护栏、全网面侧板或可开合侧门，适配散装、小件等不同形态货物存储。
生产工艺流程
① 下料切割：数控切割机精准裁切钢材，尺寸误差控制在 ±0.5mm 以内
② 焊接成型：二氧化碳气体保护焊满焊工艺，焊缝均匀无虚焊、脱焊
③ 打磨矫正：去除焊渣毛刺，校平底座平面，确保整体方正
④ 前处理：全自动喷淋线完成除油、除锈、磷化，提升涂层附着力
⑤ 静电喷涂：全自动静电喷粉，涂层均匀覆盖边角缝隙
⑥ 高温固化：200℃恒温固化炉烘烤，形成致密防腐层
⑦ 质检出厂：全检尺寸、焊缝、涂层质量，附带产品合格证与检测报告
使用与维护指南
使用注意事项
· 堆叠作业需由持证叉车司机操作，对准凸榫凹槽缓慢下落，避免撞击
· 货物应均匀放置于架体中心，避免偏载、单侧承重
· 堆叠高度建议不超过 4 层，高层作业需确认地面承重能力
· 禁止从高处抛扔货物至架体，避免冲击造成结构变形
日常维护要点
· 定期检查焊缝是否开裂、立柱是否变形，发现异常立即停用
· 保持架体清洁，避免腐蚀性液体长期附着
· 涂层破损处及时补涂防锈漆，防止内部钢材锈蚀
· 长期闲置时嵌套堆叠存放，置于干燥通风区域
非标定制服务
京津世家可根据客户实际需求提供非标定制服务，支持以下维度调整：
尺寸定制：可适配 1000×1000mm、1200×1000mm、1400×1200mm 等多种托盘尺寸
承重升级：可定制 2.5t、3t 等更高承重规格，加厚钢材规格
功能加装：侧板、网门、万向轮、标签牌、防滑格栅等配件可选
表面处理：热镀锌、冷镀锌、不锈钢材质等特殊防腐方案
颜色定制：可根据企业 VI 定制专属色号，统一仓库视觉形象
如需获取定制报价或现场勘测服务，可联系京津世家技术团队提供仓储布局优化方案。
