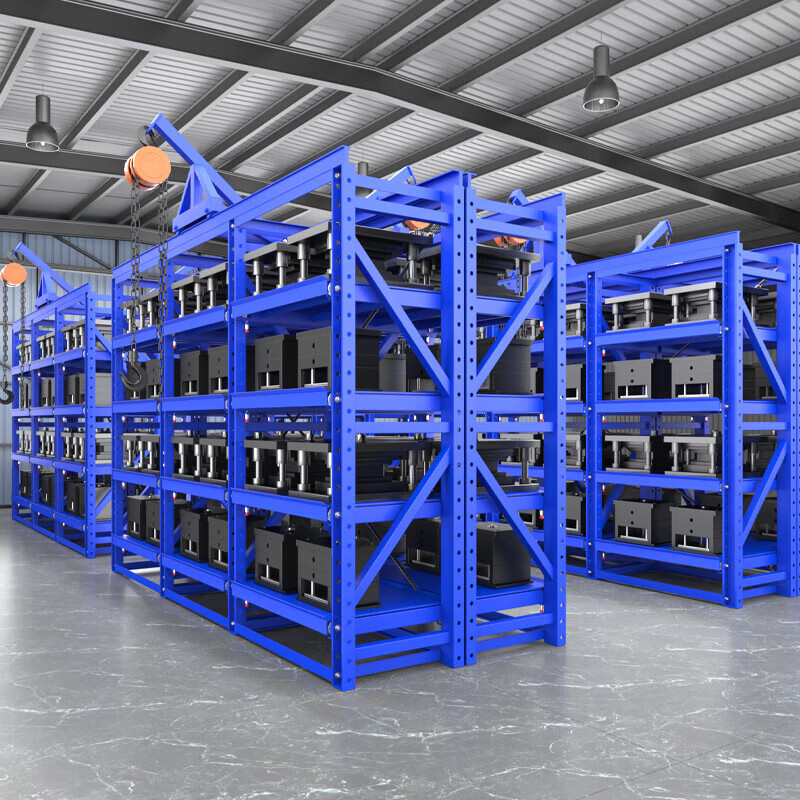

在注塑、冲压、五金加工等生产场景中，模具的规范存放直接影响车间效率与模具寿命。京津世家 JJSJ-005 型模具货架是一款面向模具仓储场景设计的抽屉式重型存放架，采用分层抽屉结构配合滚珠导轨，支持大比例拉出，可搭配起重装置完成模具平稳存取。本文将从规格参数、承重性能、零部件配置、表面工艺、防护选项、可选配套件及定制版本等方面，为您全方面介绍这款模具货架的核心信息。
一、JJSJ-005 基础规格参数
以下为 JJSJ-005 标配版的基础尺寸与结构参数，选型时可作为核心参考依据：
| 参数项 | 标配版参数 | 单位 |
|---|---|---|
| 产品型号 | JJSJ-005 | - |
| 外形总长度 | 3000 | mm |
| 外形总宽度（纵深） | 650 | mm |
| 外形总高度 | 2000 | mm |
| 抽屉层数 | 4 | 层 |
| 顶层固定层数 | 1 | 层 |
| 单抽屉内尺寸（长×宽） | 950×610 | mm |
| 抽屉拉出比例 | 90 | % |
| 单组货架列数 | 3 | 列 |
| 层间调节步进 | 75 | mm |
| 表面处理方式 | 静电喷塑 | - |
| 主体结构形式 | 螺栓组装式 | - |
二、核心承重性能参数
承重能力是模具货架选型的关键指标。JJSJ-005 在载荷均匀分布状态下，单抽屉与顶层固定层均可承载 500kg，整组货架额定总承重达到 2500kg，承重冗余系数为 1.5，结构形变符合仓储装备通用技术要求。具体参数如下：
| 参数项 | 技术指标 | 单位 | 备注 |
|---|---|---|---|
| 单抽屉额定均匀承重 | 500 | kg | 载荷均匀分布状态下 |
| 顶层固定层额定均匀承重 | 500 | kg | 载荷均匀分布状态下 |
| 单组货架整体额定承重 | 2500 | kg | 含所有层位总承载 |
| 承重冗余系数 | 1.5 | - | 额定载荷下结构形变符合标准 |
| 抽屉满载推拉阻力 | ≤25 | N | 导轨润滑良好状态下 |
| 更大允许集中载荷 | 300 | kg | 载荷作用于抽屉中心区域 |
| 整体抗侧倾能力 | 10° | - | 满载状态下倾斜角度 |
三、主要零部件规格明细
JJSJ-005 的主体结构与抽屉组件均采用 Q235B 碳素结构钢或冷轧钢板制造，关键连接件使用 8.8 级镀锌螺栓，导轨采用轴承钢材质，整体用料扎实。各部件规格如下：
| 部件名称 | 结构类型 | 材质 | 厚度 / 规格 | 单位 |
|---|---|---|---|---|
| 竖向立柱 | C 型闭口立柱 | Q235B 碳素结构钢 | 2.0 | mm |
| 横向横梁 | 矩形管横梁 | Q235B 碳素结构钢 | 1.5 | mm |
| 抽屉面板 | 平板折弯成型 | Q235B 冷轧钢板 | 1.2 | mm |
| 抽屉承载底板 | 加筋平板结构 | Q235B 冷轧钢板 | 2.0 | mm |
| 抽屉导轨 | 重型双列滚珠导轨 | 轴承钢 + 冷轧钢基体 | 定制规格 | 副 |
| 底板加强筋 | 横向扁钢条 | Q235B 碳素结构钢 | 3.0 | mm |
| 连接紧固件 | 外六角螺栓 | 8.8 级碳钢镀锌 | M8 | 套 |
| 抽屉限位件 | 卡扣式限位销 | 45 号钢 | 定制规格 | 个 |
四、表面处理工艺参数
JJSJ-005 采用全自动静电粉末喷涂工艺，经过脱脂、酸洗、磷化、水洗、烘干等多工位前处理后，在 180-200℃ 高温下固化流平，涂层厚度达到 60-80μm，附着力等级为 0 级（划格法测试），耐盐雾时长不低于 48 小时，适用于车间、库房等多种环境。工艺详情如下：
| 工艺环节 | 技术参数 | 单位 | 说明 |
|---|---|---|---|
| 前处理流程 | 脱脂→酸洗→磷化→水洗→烘干 | - | 多工位化学预处理 |
| 喷涂方式 | 全自动静电粉末喷涂 | - | 流水线均匀上粉 |
| 固化温度 | 180-200 | ℃ | 高温流平固化 |
| 涂层平均厚度 | 60-80 | μm | 多点测量平均值 |
| 涂层附着力等级 | 0 级 | - | 划格法测试标准 |
| 涂层耐冲击性能 | 50 | kg·cm | 冲击后无开裂脱落 |
| 中性耐盐雾时长 | ≥48 | h | 无明显锈蚀痕迹 |
| 标配可选颜色 | 哑光蓝 / 哑光灰 | - | 支持定制其他色系 |
五、防护配置参数
JJSJ-005 在出厂时已标配多项防护配置，同时提供选配项目以满足不同使用环境的需求：
| 配置项 | 标配 / 选配 | 规格参数 | 作用说明 |
|---|---|---|---|
| 抽屉末端限位装置 | 标配 | 机械卡扣式结构 | 防止抽屉过度拉出脱落 |
| 立柱底部缓冲脚垫 | 标配 | 橡胶防滑垫，厚度 10mm | 缓冲减震，保护地面漆面 |
| 抽屉侧边导向条 | 标配 | 尼龙耐磨条 | 降低推拉磨损，减少侧向晃动 |
| 抽屉内防滑挡块 | 选配 | 钢制定位块，高度 50mm | 限制模具位移，避免滑动 |
| 货架端部防撞护脚 | 选配 | 橡胶包裹钢制基体，高度 150mm | 减缓外力碰撞对货架的损伤 |
| 抽屉锁止扣 | 选配 | 旋转式金属锁扣 | 闲置状态下固定抽屉位置 |
六、可选配套件参数
为了提升模具存取效率，JJSJ-005 可搭配多种起重与标识配套件使用，形成完整的模具仓储管理系统：
| 配套件名称 | 核心参数 | 适配说明 |
|---|---|---|
| 顶部单轨天车 | 轨长 3200mm，额定载荷 1000kg | 适配标配款货架顶部安装，沿货架长度方向滑行 |
| 手动环链葫芦 | 起重量 500kg，起升高度 3m | 搭配天车使用，手动控制模具升降 |
| 电动环链葫芦 | 起重量 500kg，起升速度 4m/min | 搭配天车使用，电动控制升降，降低操作强度 |
| 模具标识牌 | 铝合金基材，尺寸 100×60mm | 粘贴于抽屉面板，标注模具编号、规格信息 |
| 重型移动脚轮 | 单轮承重 300kg，万向带刹车 | 需定制配套底座，实现货架短距离移位 |
| 抽屉内分隔挡板 | 钢制挡板，高度 100mm | 抽屉内部空间分隔，分类存放小型模具、配件 |
七、定制版本参数对比
京津世家针对不同仓储需求，提供 JJSJ-005 的多个定制版本。以下为四个版本的核心参数对比，方便您根据实际场景选择：
| 参数项 | 标配版（JJSJ-005） | 加宽款（JJSJ-005K） | 加高款（JJSJ-005G） | 加重款（JJSJ-005Z） |
|---|---|---|---|---|
| 总长度（mm） | 3000 | 3000 | 3000 | 3000 |
| 总宽度（mm） | 650 | 850 | 650 | 650 |
| 总高度（mm） | 2000 | 2000 | 2500 | 2000 |
| 抽屉层数 | 4 层 | 4 层 | 6 层 | 4 层 |
| 单抽屉额定承重（kg） | 500 | 500 | 500 | 1000 |
| 抽屉拉出比例 | 90% | 90% | 90% | 90% |
| 整体额定承重（kg） | 2500 | 2500 | 3500 | 4500 |
| 适配场景 | 常规中小型模具 | 宽幅大型模具 | 库房净高充足场景 | 重型大尺寸模具 |
八、产品结构特点
JJSJ-005 在结构设计上围绕模具存放的实际操作需求进行了多项优化，主要特点包括：
1. 分层抽屉式布局：采用多层独立抽屉设计，每层可单独拉出，模具分层摆放互不堆叠，避免叠放造成的表面磕碰与取放不便。抽屉拉出后可直接配合吊装工具作业，存取流程顺畅。
2. 组装式主体架构：主体采用 C 型钢立柱与横梁螺栓连接，无需现场焊接，安装便捷。立柱设置等距调节孔，层间距可根据模具高度灵活调整，适配不同规格的模具存放需求。
3. 重型滚珠导轨配置：抽屉配备重型双列滚珠导轨，滚动摩擦阻力小，满载状态下可轻松推拉。导轨内置导向与限位结构，推拉过程平稳，减少卡顿与侧向晃动。
4. 加强型抽屉本体：抽屉底板采用加厚冷轧钢板，底部增设多道横向加强筋，长期承载不易变形。抽屉面板平整规整，可粘贴标识标签，便于库房分类管理。
5. 灵活的定制适配能力：支持尺寸、承重、颜色的定制化调整，可搭配顶部天车与起重葫芦组成完整的模具存取系统，也可拆除抽屉作为普通层板货架使用，适配注塑、冲压、五金、压铸等多个行业的模具与工件存放需求。
九、适用场景与存放范围
JJSJ-005 适用的场景与可存放的物品范围如下：
适用场景：生产车间模具区、独立库房库房、五金加工厂区、注塑成型车间、冲压作业车间、设备维保库房。
可存放物品：中小型注塑模具、冲压模具、五金模具、压铸模具、夹具治具、重型机械零部件、工装工具等。
十、安装与维护说明
安装说明
1. 安装前需确认地面平整坚实，地面承载能力满足货架整体载荷要求。
2. 按照装配图纸依次组装立柱、横梁、导轨与抽屉组件，螺栓按规定扭矩均匀紧固。
3. 安装完成后逐一测试抽屉推拉顺畅度与限位装置有效性，确认结构稳固后方可投入使用。
维护说明
1. 定期检查导轨运行状态，每 3 个月涂抹一次润滑脂，保持推拉顺畅。
2. 每半年检查一次螺栓紧固状态，避免松动影响结构稳定性。
3. 使用过程中避免超出额定载荷放置物品，避免集中载荷放置于抽屉边缘区域。
4. 涂层表面污渍可用中性清洁剂擦拭，避免强酸强碱接触造成涂层腐蚀脱落。
十一、常见问题解答（FAQ）
问：JJSJ-005 模具货架适合存放多大的模具？
答：单抽屉内尺寸为 950×610mm，适合存放中小型注塑模、冲压模、五金模等。如需存放宽幅或重型模具，可选择加宽款（JJSJ-005K）或加重款（JJSJ-005Z）。
问：抽屉拉出比例 90% 是什么意思？
答：90% 拉出比例意味着抽屉可以拉出接近全部长度的 90%，操作人员可以轻松看到并取放抽屉内的模具，无需弯腰深入货架内部。
问：是否需要搭配天车和葫芦使用？
答：天车和葫芦属于选配件，不是必须的。如果模具重量较大或需要频繁吊装，建议搭配顶部单轨天车与环链葫芦使用，可以显著降低人工搬运强度。
问：货架安装是否需要焊接？
答：不需要。JJSJ-005 采用螺栓组装式结构，立柱与横梁通过螺栓连接，现场即可完成组装，无需焊接设备。
问：表面颜色可以更换吗？
答：标配颜色为哑光蓝和哑光灰，如需其他颜色可联系京津世家进行定制。
十二、选型提示
1. 选型需结合存放模具的外形尺寸、单件重量与总数量，确认单抽屉内尺寸与承重适配。
2. 库房净高需预留至少 300mm 的顶部余量，搭配天车与葫芦时需额外预留吊装作业空间。
3. 有特殊尺寸、承重、颜色及配套需求，可提供对应定制方案。
